AW200程控?cái)?shù)字化電源

• 簡介： aw-200數字化程控焊接電源由控制系統、電源系統及冷卻水箱組成，具有數字化、易操作、可靠性等特點。

咨詢熱線：18601637677

詳細描述

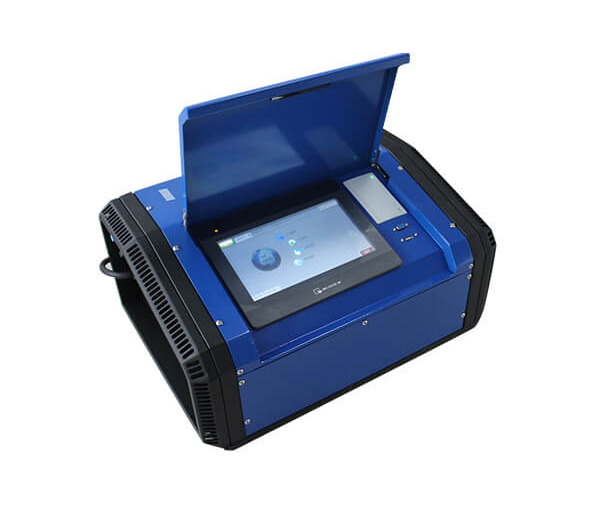

產品概述

aw-200數字化程控焊接電源由控制系統、電源系統及冷卻水箱組成，具有數字化、易操作、可靠性等特點。控制系統采用開放的、可升級的操作系統，對全位置焊接中的各項功能參數進行集中設置、存儲、同步精確控制。該款電源專門為薄壁管/管焊接進行設計制造。主要應用于半導體、化工、食品、醫藥、電子管路、等行業。整體設計傾向于便捷性、節能性、智能化、人機交互性。比原來分體式縮減三分之一體積和重量。一體式設計面向現場空間狹小的施工。



性能特性

aw 200數字化程控焊接電源由控制系統、逆變電源系統、冷卻系統構成。

中英文語言切換，滿足不同領域客戶的需求。

一體式結構設計，面向現場狹小空間的施工。

10寸中文界面，圖形化操作界面、內置專家參數、提供強大的用戶數據及系統參數，     易操作使編程變的簡單。

AC220V 50Hz/60Hz單相供電，采用開關電源單元組為焊接系統模塊提供 穩定的電壓與電流,即使在外電網20%范圍內波動，仍保證每次一焊縫穩定的重復性。

內置微型免費維護打印機，無需跟換墨盒，一鍵打印及自動打印功能。

故障保護功能，自動診斷功能并保持故障告警信息，降低誤操作帶來的電氣損傷。

參數調整記憶保存功能

密碼保護功能

強大的區間功能，可提供10個用戶區間數據。

進口200A逆變機芯，可靠的硬件，保證焊接穩定性。

西門子PLC模塊組采用現代大規模集成電路技術，提供穩定的冗余的設計，對各種輸出參數進行精確控制及采樣。

焊槍與焊機連接采用歐洲快裝接頭，分體結構便于便有于現場安裝施工。

關鍵元器件我們采用原裝進口，高性價比電源，具體列表如下：

技術參數

型 號

aw 200焊接電源
電源類型	逆 變
焊接電流	5～200 A
暫載率（20℃）	200A 60% /155A 100%
空載電壓	65 V
輸入電壓	AC220V±10% 50Hz/60Hz
功 率	4.5 KVA
焊槍冷卻	內置循環水冷
顯 示	10寸觸摸屏
控制功能	直流/脈沖電流控制,氣體控制,旋轉運動 ,打印控制,氣體時間控制
可存儲程序	100 個
可分區間	10 個
絕緣等級/防護等級	F / IP 21
重量	25KG（含冷卻水3.7L）
外形尺寸	4586mm×350mm×247mm



主要配件廠家

序號	部件	產地
1	焊接電源機芯	德國EWM
2	控制模塊	德國西門子PLC
3	顯示屏（觸摸屏）	臺灣威綸通  MT6070IH
4	旋轉驅動模塊	上海山道電子
5	水箱冷卻泵	意大利CEME  ET3009
6	焊接機頭馬達	瑞士MAXON

焊槍控制系統采用進口西門子PLC控制，全觸摸屏，中文的界面。具體簡介如下：

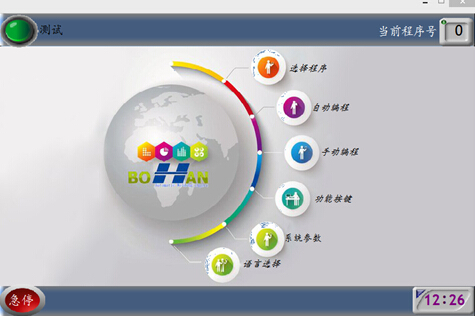

正常開機后，焊機屏將顯示如上界面（也即正常待機界面）。

通過界面您可選擇所需：

♦<正焊/反焊>

正向或反向焊接;

♦<歸位關/歸位開>

焊接完成后鎢極是否歸位

♦<模擬/焊接>

模擬操作或?qū)嶋H焊接，它們之間的差別是模擬時除不起電弧外其它相同。

♦<直流/脈沖>

電流輸出直流或脈沖電流

♦<近控/遠控>

本地控制或遠程控制

♦<自動打印>

一道焊口焊完后自動打印或每次焊完后手動打印

♦通過界面可顯示焊接或模擬時程序當前狀態：

當前程序所運行的區間

當前焊接速度

當前焊接電流

當前焊接行程

當前焊接狀態；如待機，運行，故障（幫助的后面）。

♦通過界面您可對設備進行操作：

啟動操作、衰減操作、正向點動、反向點動、打印操作、急停操作、程序號選擇、編程彈出菜單、幫助彈出菜間

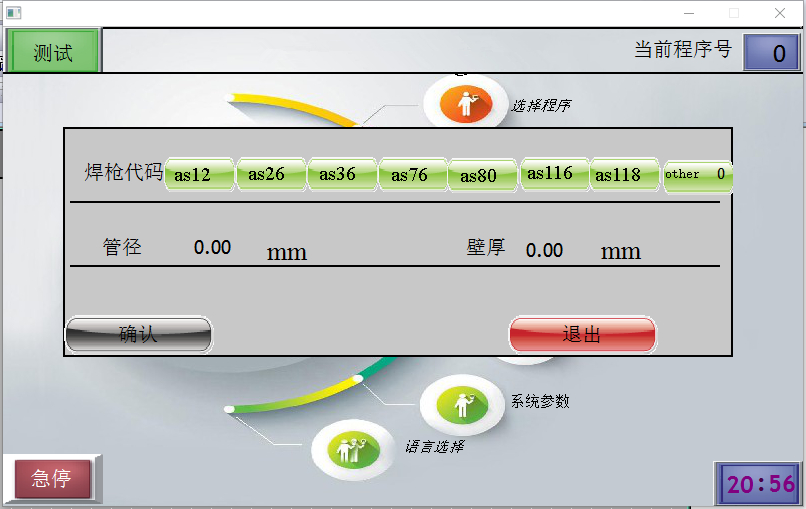

♦當您需要編程時，你需觸控<編程>按鈕，此時屏將顯示如下界面，要求您輸出密碼。

當您輸入正確密碼后，界面將變成如下顯示

您可直接觸控參數進行參數編輯，或在新密碼框輸出新密碼并按確認按鈕進行密碼變更。

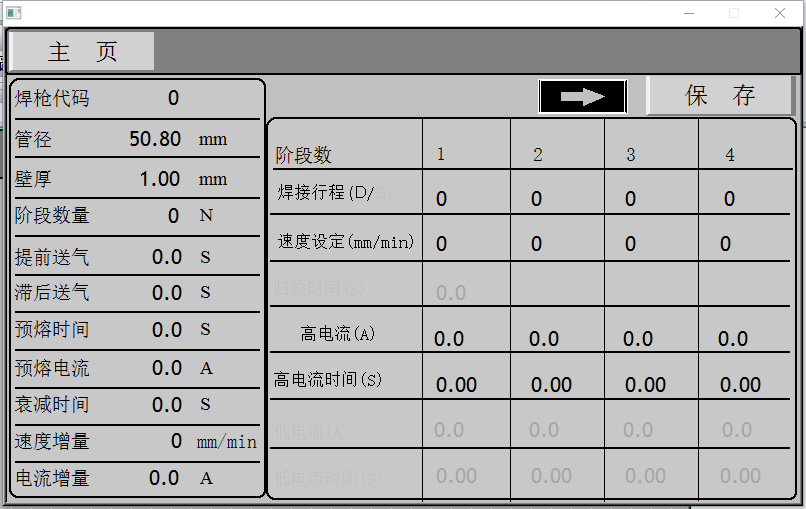

♦下圖參數編輯界面

♦焊槍代碼：由焊槍型號確定，其中AS40值為31

♦區間數量：由編程設定，可像觸摸手機一樣觸摸輸入數據。每道焊接最多可分10個區間，每個區間可設置不同的旋轉速度，旋轉角度，峰基值電流及峰基傎時間。

♦提前送氣：可對起弧前送氣時間進行設置，它的大小對正常起弧及保護焊縫的起到關鍵作用。

♦滯后送氣：可對衰減結束后送氣時間進行設置，它對焊縫起到保護作用

♦預熔時間，衰減時間等參數根據實際產品進行參數設置。
